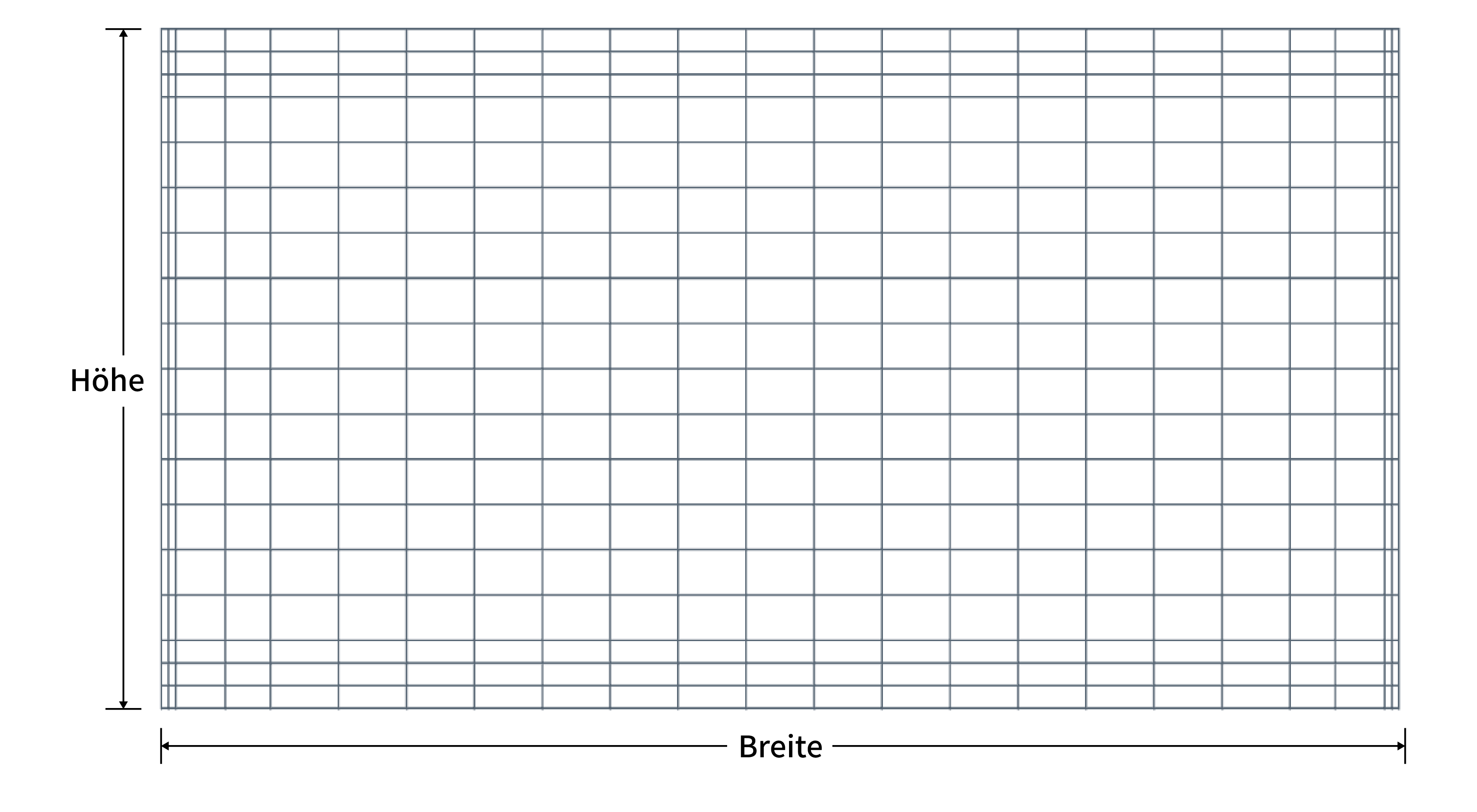

Sie benötigen ein Halterungs-Set für jedes Paneel.

Jeder Halterungssatz enthält:

• 2 x linke Halterungen
• 2 x rechte Halterungen
• 8 x Schrauben M8
• 8 x Muttern M8
• 16 x Unterlegscheiben
• QR-Code für den Zugang zur Montagehinweisen

Montagehinweis:
Die Versteifungsdrähte des Paneels müssen der Regalanlage zugewandt sein.

Montagehinweis:
Setzen Sie eine der sechs markierten Drahtpositionen in den oberen Steckplatz ein.

Montagehinweis:
Setzen Sie eine der zwei markierten Drahtpositionen in den oberen Steckplatz ein.

Positionieren Sie die Paneel in den oberen Halterungen

Montagehinweis:
​​Sichern Sie die Schrauben nur leicht, ziehen Sie diese aber nicht ganz fest.

Montagehinweis:
Setzen Sie eine der sechs markierten Drahtpositionen in den unteren Steckplatz ein.


Montagehinweis:
Setzen Sie eine der zwei markierten Drahtpositionen in den unteren Steckplatz ein.

Positionieren Sie das Paneel in den unteren Halterungen

Montagehinweis:
Drücken Sie die Halterungen nach unten, um Spannung zu erreichen, und befestigen Sie die beiden Halterungen (Drehmoment: 25Nm).

Montagehinweis:
Beginnen Sie am oberen Ende der Regalanlage und arbeiten Sie sich nach unten vor,dann setzen Sie die Installationsreihenfolge am oberen Ende des nächsten Feldes fort.
